FANUC维修常见故障问答(十二)

作者:whsjkx 日期:2022-08-01 12:33:01 点击数:

FANUC维修常见故障问答(十二)(图1)


FANUC维修问答

FANUC维修常见故障问答(一)

FANUC维修常见故障问答(二)

FANUC维修常见故障问答(三)

FANUC维修常见故障问答(四)

FANUC维修常见故障问答(五)

FANUC维修常见故障问答(六)

FANUC维修常见故障问答(七)

FANUC维修常见故障问答(八)

FANUC维修常见故障问答(九)

FANUC维修常见故障问答(十)

FANUC维修常见故障问答(十一)

01

FANUC维修常见故障问答(十二)(图2)

如何确认0i – Mate-D系统是否选配了第四轴功能?


通过诊断号1148#7即可进行判断。
诊断1148#7=0则表示该系统没有选配第四轴功能,此时即使通过轴数参数打开第四轴也无法正常进行相关设置。
诊断1148#=1表示该系统第四轴功能正常。


02

FANUC维修常见故障问答(十二)(图2)

究竟何为“刚性攻丝”,刚性攻丝和普通攻丝又有什么区别?


“刚性攻丝”又称“同步攻丝”,为将主轴旋转与Z轴进给同步化,以匹配特定的螺纹螺距。理论上,攻螺纹时,当主轴转一转,Z轴的进给总量应该等于丝锥的螺距。

相比之下,刚性攻丝能够获得更高的切削速度,切削效率高。同时,加工完的螺纹能够获得更高精度和更好的质量。



03

FANUC维修常见故障问答(十二)(图2)

何为主轴的最优化定向?


通过调整主轴加速度指令,可以改变主轴定向,尤其是高速状态下定向的时间。而主轴最优化定向可以“自动优化主轴加速度指令”进而缩短主轴定向时间,因此建议用户使用最优化定向。

  但需要注意的是:刚性攻丝前定向不能使用最优化定向,否则会触发“主轴电机异常”报警。



04

FANUC维修常见故障问答(十二)(图2)

AIAPC、AICC I和AICC II的区别?


AIAPC的插补前加减速只有直线型,没有铃型,而AICC I可以采用插补前的铃型加减速;AICC II的插补前加减速可以应用于各轴控制,并且可以基于切削负载扭矩进行进给速度控制。此外各个功能的程序预读段数也不相同,从AIAPC、AICC I到AICC II,预读程序段数依次增多。


05

FANUC维修常见故障问答(十二)(图2)

DCC/DCP接口的连接方式及作用?


DCC/DCP在接线上对进出线的相序没有要求,在接线口处,有Y或者X直口的限制,所以连接方式上不存在限制。

  DCC/DCP的作用:电机进行制动时因惯量的影响会产生电流回路,该接口就是为了释放该电能连接放电电阻而设计的。另外,放大器上的CXA20接口是对放电电阻进行温度检测并触发相关报警而设置的。当没有放电电阻时,CXA20应该短接。


06

FANUC维修常见故障问答(十二)(图2)

车床螺纹切削时出现少切现象如何解决?


车床系统使用G92螺纹切削时,出现螺纹切削未到位即退刀时,请检查零点是否设置正确,并检查是否使用直线型插补,且1627中是否设置了螺纹切削FL速度,若此类参数设置不正确,即会导致提前减速退刀造成螺纹切削不正常。


07

FANUC维修常见故障问答(十二)(图2)

轴运行时出现啸叫如何排查?


首先排查联轴器的连接是否合理,机械是否存在干涉,同时检查各轴增益是否设置过大,并且重新进行各轴的频响测定并设置合理的滤波器,若还是存在异响请检查是否是由于机械故障导致。


08

FANUC维修常见故障问答(十二)(图2)

主轴定向角度丢失故障如何排查?


检查诊断位445,在定向时是否每次主轴位置数据均保持不变;检查主轴编码器反馈线是否松脱或存在干扰;检查主轴皮带是否出现打滑。


09

FANUC维修常见故障问答(十二)(图2)

在初始化系统后,进行伺服优化循圆时,图形一开始就出现严重过切如何排查?


首先检查各轴电机代码是否正确,核对2000号之后电机参数并进行伺服轴重新初始化;若无效果请全清参数后重新初始化系统再次进行测量;机械方面建议检查联轴器是否存在松动的现象。


10

FANUC维修常见故障问答(十二)(图2)

在使用双主轴时,一串行主轴与一模拟主轴配置下,模拟主轴始终无法运行如何排查?


首先检查系统是否选配多主轴控制功能,该功能TD系统为标配,MD系统为选配;其次检查系统JA40接口5脚与7脚是否连接正确;再次,检查模拟主轴以及多主轴相关参数是否设置正确;最后检查PMC梯形图中主轴以及多主轴切换信号是否正确处理。

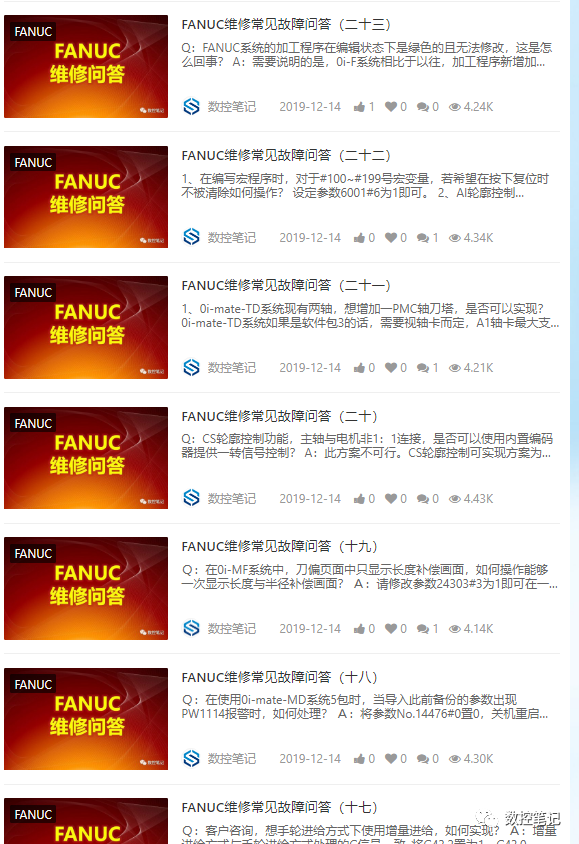

FANUC维修常见故障问答汇总
